<fieldset id="qyosc"><input id="qyosc"></input></fieldset>
  •

    <ul id="qyosc"></ul>
    <strike id="qyosc"></strike>
    <ul id="qyosc"><sup id="qyosc"></sup></ul>






















      •


      •




















    止水帶/止水條當(dāng)前位置：首頁>止水帶/止水條>止水帶






     止水帶


    發(fā)布時(shí)間：2016-03-23  文章來源：鼎昌土工材料






      •


      •


      •


      •


      •


      •










    • 產(chǎn)品介紹
    • 技術(shù)參數(shù)
    • 文檔下載









	產(chǎn)品介紹

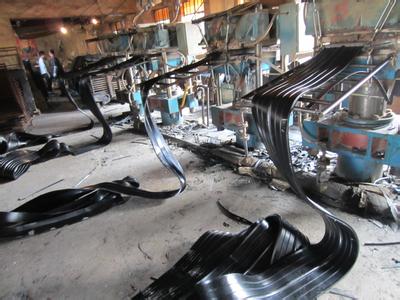

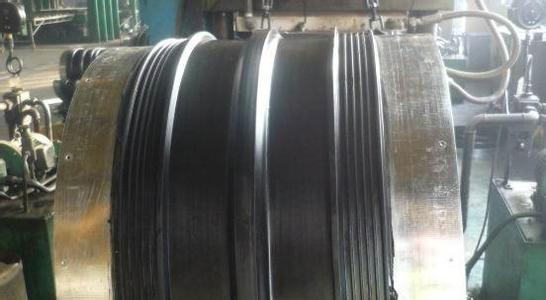

橡膠止水帶是采用天然橡膠與各種合成橡膠為主要原料，摻加各種助劑及填充料
      ，經(jīng)塑煉
      ，混煉
      ， 壓制成型
        ，其品種規(guī)格較多，有橋型
        、山型
        、P型、R型
        、U型
        、Z型、乙型
        、T型
        、H型、E型
        、Q型等
        。該止水材料具有良好的彈性，耐磨性
        、耐老化性和抗撕裂性能
        ，適應(yīng)變形能力強(qiáng)、防水性能好
      ，溫度使用范圍-45℃-+60℃
      。當(dāng)溫度超過+70℃，以及強(qiáng)烈的氧化作用或受油類等有機(jī)溶劑侵蝕時(shí)
      ，均不得使用該產(chǎn)品
      。



	產(chǎn)品特點(diǎn)


橡膠止水帶是利用橡膠的高彈性和壓縮變形性，在各種荷載下產(chǎn)生彈性變形
      ，從而起到緊固密封
      ，有效的防止建筑構(gòu)件的漏水、滲水，并起到減震緩沖作用
      。從而確保工程建筑的使用壽命
      。



	產(chǎn)品用途


主要用于基建工程、地下設(shè)施
      、隧道
      、污水處理廠、水利
      、地鐵等工程
      。為閘門、壩底
      、建筑工程
      、地下建筑物等伸縮縫混凝土澆制配用。 QZ系列橡膠作
      。從而確保工程建筑的使用壽命
      。



	設(shè)計(jì)選用


止水帶的選擇應(yīng)根據(jù)構(gòu)筑物的重要性等級、變形縫變形量及水壓
      、止水帶的使（應(yīng)）用工作環(huán)境
      、經(jīng)濟(jì)因素等條件綜合考慮確定。

止水帶材質(zhì)的選擇可按照下列規(guī)定：

a
      、一般情況下多選擇天然橡膠止水帶
      ；

b、當(dāng)遇有弱酸
      、堿類腐蝕介質(zhì)時(shí)
      ，宜選用氯丁橡膠止水帶；

c
      、當(dāng)遇有油類介質(zhì)時(shí)宜選用丁腈橡膠止水帶
      ；

d、當(dāng)遇有霉菌侵蝕的可能時(shí)
      ，應(yīng)考慮止水帶的防霉性
      ，其等級應(yīng)達(dá)到2級及2級以上；

e
      、當(dāng)使用溫度為：-25℃~60℃時(shí)選用氯丁橡膠止水帶

-35℃~60℃時(shí)選用天然橡膠止水帶

-40℃~60℃時(shí)選用三元乙丙橡膠止水帶

f
      、當(dāng)遇有應(yīng)與防水板等材料焊接時(shí)，宜選用與其同分子的合成樹脂型止水帶（EVA
      、PE、ECB
      、HDPE
      、PVC）。



	施工安裝


止水帶是在混凝土澆注過程中部分或全部澆埋在混凝土中，混凝土中有許多尖角的石子和銳利的鋼筋頭
      ，因?yàn)樗芰虾拖鹉z的撕裂強(qiáng)度比拉伸強(qiáng)低3-5倍
      ，止水帶一旦被刺破或撕裂時(shí)，不需很大外力
      ，裂口就會(huì)擴(kuò)大
      ，所以在止水帶定位和混凝土澆搗過程中，應(yīng)注意定位方法和澆搗壓力
      ，以免止水帶被刺破
      ，影響止水效果。具體注意事項(xiàng)如下：

一
      、止水帶不得長時(shí)間露天曝曬
      ，防止雨淋，勿與污染性強(qiáng)的化學(xué)物質(zhì)接觸
      。

二
      、在運(yùn)輸和施工中，防止機(jī)械
      、鋼筋損傷止水帶
      。

三、施工過程中
      ，止水帶必須可靠固定
      ，避免在澆注混凝土?xí)r發(fā)生位移，保證止水帶在混凝土中的正確位置
      。

四
      、固定止水帶的方法有：利用附加鋼筋固定、專用卡具固定
      、鉛絲和模板固定等（圖）
      。如需穿孔時(shí)，只能選在止水帶的邊緣安裝區(qū)
      ，不得損傷其他部位
      。

五、用戶定貨時(shí)應(yīng)根據(jù)工程機(jī)構(gòu)
      ，設(shè)計(jì)圖紙計(jì)算好產(chǎn)品長度
      ，異型結(jié)構(gòu)要有圖紙說明，盡量在工廠中將止水帶連接成整體
      ，如需現(xiàn)場連接時(shí)
      ，可采用電加熱板硫化粘合或冷粘接（橡膠止水帶）或焊接（塑料止水帶）的方法。



	連接搭接方法


1
      、固定止水帶的砼界面保持平整
      、干燥，安裝前清除界面浮渣塵土及雜物，用鋼釘或膠粘將止水條固定在已確定的安裝部位
      。但必須將有注漿管的面按放在原砼界面上
      。

2、止水條連接時(shí)采用平行搭接方法
      ，其中間不得留斷點(diǎn)
      ，連接處止水條用鋼釘加強(qiáng)固定，并將止水條上的預(yù)留注漿連接管套入平等的另一條止水條上連接二通上
      。

3
      、根據(jù)所安裝止水條的長度在約三十米處裝設(shè)三通一處，三通直線兩端約為一頭插入止水條內(nèi)
      ，一頭插入注漿連接管內(nèi)
      ，另一丁字端頭應(yīng)插入備用注漿內(nèi)，以備縫隙滲漏水時(shí)注化學(xué)漿止水使用
      。

4
      、必須將所連接的止水條中的注漿連接管與三通聯(lián)接件牢固粘結(jié)，必須保證所安裝的止水條的注漿管完全通暢
      。安裝在三通上的備用注漿管
      ，應(yīng)放入內(nèi)墻方向內(nèi)。







					    項(xiàng)目 指標(biāo)
          B S J
          1
      、硬度(邵爾A)
      ，度 　 60±5 60±5 60±5
          2、拉伸強(qiáng)度
      ，MPa 　≥ 15 12 10
          3
      、扯斷伸長率，%　≥ 380 380 300
          4
      、壓縮永久變形 70℃×24h, 　≤ 35 35 35
          23℃×168h,　≤ 30 25 25
          5
      、撕裂強(qiáng)度，KN/m　≥ 30 25 25
          6
      、脆性溫度
      ，℃ 　 ≤ -45 -40 -40
          7、熱氣空氣老化 70℃×168h 硬度變化(邵爾A)
      ，度 ≤ +8 +8 -
          拉伸強(qiáng)度
      ，MPa ≥ 12 10 -
          扯斷伸長率,%　≥ 300 300 -
          100℃×168h 硬度變化(邵爾A)，度 ≤ +8
          拉伸強(qiáng)度
      ，MPa≥ 9
          扯斷伸長率,%　≥ 250
          8
      、臭氧老化50pphm:20% 2級 2級 0級
          9、橡膠與金屬粘合 斷面在彈性體內(nèi)
          注：B表示變形縫
      、S表示施工縫
      、J表示有耐老化性能要求的接縫用止水帶
      。
